Phạm vi áp suất và cấu hình an toàn: Danh sách kiểm tra của kỹ sư hiện trường để lựa chọn máy nén

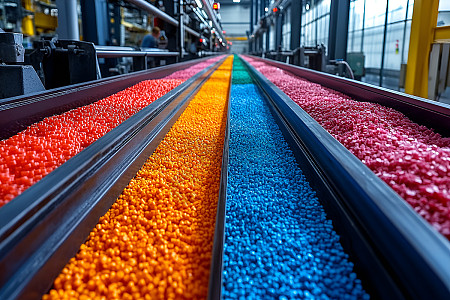

Quý trước, tôi được gọi đến một nhà máy nhựa ở Thái Lan. Dây chuyền sản xuất của họ đã ngừng hoạt động trong 18 giờ. Nguyên nhân sâu xa? Một máy nén khí trục vít đã hoạt động hoàn hảo trong ba năm đột nhiên bị hỏng chỉ sau một đêm.

Khi tôi kéo các khúc gỗ ra, cảnh báo nhiệt độ cao đã được kích hoạt nhưng cảm biến nhiệt chưa bao giờ được nối vào mạch tắt khẩn cấp. Máy nén tiếp tục chạy cho đến khi rôto tự hàn vào vỏ.

Sự cố đó không phải là lỗi máy. Đó là một lỗi cấu hình.

Trong những năm qua, tôi đã chứng kiến ​​những câu chuyện tương tự trên khắp thế giới – từ các cơ sở hóa dầu ở Trung Đông đến các nhà máy chế biến thực phẩm ở Châu Âu. Ren chung hiếm khi là loại máy nén. Hầu như luôn luôn có sự giám sát về cấu hình an toàn so với áp suất vận hành thực tế.

Hướng dẫn này không phải là một bài viết lý thuyết. Đây là một danh sách kiểm tra thực tế được rút ra từ những sự cố thực tế, bao gồmmáy nén khí trục vít, piston áp suất cao và bộ ly tâm để bạn có thể kết hợp các lớp bảo vệ phù hợp với phạm vi áp suất cụ thể của mình.

Phạm vi áp suất thấp (Tối đa 15 bar / 220 psi) — Rủi ro tiềm ẩn trong các hệ thống "Đơn giản"

Đây là dải áp suất phổ biến nhất vàmáy nén khí trục vítthống trị không gian này. Bởi vì các hệ thống này được coi là "tiêu chuẩn" nên nhiều nhà khai thác cho rằng biện pháp bảo vệ cơ bản là đủ. Trong thực tế, tôi thấy ba khoảng trống thường xuyên xảy ra:

1. Logic nhiệt độ, không chỉ công tắc nhiệt độ

Nhiều máy nén trục vít kiểu cơ bản sử dụng công tắc nhiệt độ lưỡng kim đơn giản. Nó hoạt động ở nhiệt độ 120°C, nhưng lúc đó dầu đã đóng thành cốc. Một máy nén khí trục vít được cấu hình phù hợp phải bao gồm cảm biến PT100 RTD với khóa liên động logic được nối dây cứng — không chỉ là cảnh báo mềm trong PLC. Bộ điều khiển phải cắt điện vật lý ở nhiệt độ 110°C và yêu cầu thiết lập lại thủ công. Tính năng duy nhất này giúp ngăn ngừa 70% các lỗi rôto sớm mà tôi gặp phải trên toàn cầu.

2. Giám sát chênh lệch áp suất qua bộ lọc dầu

Bộ lọc dầu bị tắc làm chết vòng bi. Hầu hết các gói máy nén chỉ giám sát áp suất xả cuối cùng. Nhưng một quy định rõ ràngmáy nén khí trục vítnên có công tắc delta-P trên bộ lọc dầu. Khi chênh lệch áp suất vượt quá 2,5 bar, bộ điều khiển sẽ gắn cờ cảnh báo dịch vụ trước khi van bypass mở và dầu chưa được lọc lưu thông. Đây là một tiện ích bổ sung chi phí thấp có thể tự chi trả chỉ sau một lần sửa chữa.

3. Xác minh bảo vệ pha và xoay

Tôi đã thấy hư hỏng do xoay vòng ngược ở Indonesia, Nigeria và Brazil—luôn xảy ra sau khi kết nối lại nguồn điện tại địa điểm. Một máy nén trục vít được cấu hình đúng cách phải bao gồm một rơle trình tự pha có tác dụng ngăn chặn việc khởi động về mặt vật lý nếu xoay không chính xác. Đây không phải là tùy chọn; nó là lớp cơ bản cần được chỉ định trong mọi đơn đặt hàng.

Đối với chế độ làm việc ở áp suất thấp, máy nén khí trục vít hai thùy có ba biện pháp bảo vệ này mang lại sự cân bằng tốt nhất về độ tin cậy và an toàn. Không chấp nhận gói không có khả năng bảo vệ nhiệt và pha đi dây cứng, bất kể lợi thế về giá.

Phạm vi áp suất trung bình (15–40 bar / 220–580 psi) - Quản lý tầng nhiệt trong máy nén Piston

Ngay khi bạn vượt qua thanh 15, thị trường sẽ chuyển sang máy nén piston nhiều cấp. Thách thức an toàn ở đây không chỉ là ngăn chặn áp suất mà còn là quản lý gradient nhiệt.

Cách đây vài năm, tôi đã điều tra một vụ hỏa hoạn tại nhà máy phôi PET ở Ấn Độ. Một máy nén piston hai cấp gặp phải sự cố bộ làm mát khí nạp bị tắc. Nhiệt độ xả ở giai đoạn thứ hai tăng lên 230°C, đốt cháy cặn cacbon trong van xả. Ngọn lửa lại bùng lên trong cacte.

Cuộc điều tra cho thấy máy nén chỉ giám sát nhiệt độ xả cuối cùng. Giai đoạn trung gian không có sự bảo vệ độc lập.

Đối với các thiết bị piston áp suất trung bình, tôi đề xuất ba lớp an toàn không thể thương lượng:

•  Giám sát nhiệt độ độc lập ở mọi giai đoạn nén.Mỗi lần xả xi lanh phải có cặp nhiệt điện riêng và PLC phải kích hoạt tắt máy nếu bất kỳ giai đoạn nào vượt quá giới hạn thiết kế của nó—không chỉ ổ cắm cuối cùng.
• Van an toàn cơ học có đèn báo hiệu.Trong môi trường áp suất cao, van an toàn có thể nâng lên và gắn lại nhưng không thể đóng hoàn toàn, gây ra rò rỉ vi mô. Chỉ định các van có cần nâng và chỉ báo trực quan để người vận hành có thể xác nhận xem van đã được xả chưa. Điều này đặc biệt quan trọng trong các trang web từ xa hoặc không được giám sát.
• Tự động xả nước ngưng với sao lưu thủ công.Độ ẩm là điều không thể tránh khỏi khi nén ở áp suất trung bình. Hệ thống thoát nước tự động bị hỏng—Tôi đã thấy cuộn dây điện từ bị cháy trong môi trường ẩm ướt. Mỗi cống tự động phải được hỗ trợ bằng van xả và cách ly thủ công, có quy trình bằng văn bản để kiểm tra thủ công hàng tuần.

Phạm vi áp suất cao (Trên 40 bar / 580 psi) — Tiêu chuẩn API làm đường cơ sở của bạn

Đối với các ứng dụng vượt quá 40 bar—trạm nạp khí, thử nghiệm đường ống hoặc tăng cường nitơ áp suất cao—cấu hình an toàn chuyển từ thực hành tốt nhất sang các quy tắc kỹ thuật. Trong lĩnh vực này, máy nén khí trục vít ít được sử dụng; đơn vị piston hoặc màng ngăn tiếp quản. Tuy nhiên, các nguyên tắc an toàn chồng chéo lên nhau.

Dựa trên các yêu cầu về đường ống API 618 (máy nén pittông) và ASME B31.3, đây là những gì mà mọi gói áp suất cao phải bao gồm:

1. Bảo vệ quá áp kép nối tiếp.Một van cứu trợ duy nhất là không đủ. Cấu hình phải bao gồm một van xả sơ cấp được đặt ở mức cao hơn 5% so với áp suất vận hành và một van thứ cấp được đặt ở mức 8%, xả vào đầu thông hơi an toàn. Sự dư thừa này đã ngăn ngừa được những vụ vỡ đập thảm khốc ở hai nhà máy mà tôi từng làm việc cùng ở Hoa Kỳ.

2. Giám sát độ rung và thả que.Máy nén piston áp suất cao chịu ứng suất cơ học đáng kể. Tôi thực sự khuyên bạn nên

•  Đầu dò tiệm cận trên mỗi thanh dẫn hướng con trượt để phát hiện độ mòn vòng của người lái
•  Bộ chuyển đổi rung trên mỗi đầu xi lanh, có logic tắt nếu vận tốc vượt quá 25 mm/s

3. Áp suất dầu cacte khi tắt máy ở mức thấp.Trong dịch vụ áp suất cao, áp suất dầu duy trì các vòng bi và cũng vận hành các bộ dỡ tải kiểm soát công suất. Bắt buộc phải có công tắc áp suất dầu thấp để tắt trình điều khiển ngay lập tức — không phải đèn cảnh báo mà là rơle tắt vật lý.

Máy nén ly tâm - Bảo vệ chống sét là bảo vệ nhân sự

Máy nén ly tâm hoạt động ở tốc độ rất cao, thường có cánh quạt lớn. Sự kiện an toàn nguy hiểm nhất không phải là áp suất quá cao mà là sự đột biến.

Khi máy nén ly tâm tăng vọt, rôto có thể dịch chuyển dọc trục vài mm tính bằng mili giây. Sự rung động xảy ra có thể làm vỡ đường ống xả. Tôi đã chứng kiến ​​một sự kiện đột biến ở một nhà máy hóa chất ở Châu Âu làm cắt một mặt bích thép không gỉ 10 inch.

Đối với các thiết bị ly tâm, những tính năng an toàn này là không thể thương lượng:

•  Kiểm soát chống đột biến bằng van xả tác dụng nhanh chuyên dụng.Thời gian đáp ứng của van phải dưới 1 giây. Khi chỉ định, hãy yêu cầu nhà cung cấp báo cáo thử nghiệm phản ứng bước của van. Nếu họ không thể cung cấp nó, hãy coi đó là một lá cờ đỏ.
•  Giám sát vị trí trục (mòn ổ đỡ lực đẩy).Nên lắp đặt hai đầu dò lân cận độc lập đo chuyển vị của trục. Nếu chuyển động dọc trục vượt quá 0,3 mm (tùy thuộc vào thiết kế rôto), hệ thống phải bắt đầu tắt có kiểm soát trước khi ổ trục chặn bị hỏng.
• Phớt khí khô có chức năng giám sát dòng chảy qua lỗ thông hơi.Đối với các ứng dụng có khí độc hại, phớt khí khô song song là tiêu chuẩn. Nhưng sự an toàn thực sự nằm ở đồng hồ đo lưu lượng lỗ thông hơi rò rỉ. Lưu lượng thông hơi tăng dần cho thấy vòng đệm bị hư hỏng và đưa ra cảnh báo sớm trong nhiều tuần—nếu hệ thống giám sát được lắp đặt và theo dõi.

Ba quy tắc an toàn chung - Bất kể bạn chọn loại máy nén nào

Trên mọi địa điểm tôi đã ghé thăm trên toàn cầu—dù là máy nén khí trục vít ở mỏ Úc, máy nén piston ở cơ sở khí đốt của Nga hay thiết bị ly tâm trong nhà máy lọc dầu của Đức—ba quy tắc này đều đúng:

1.  Van cách ly thủ công khi xả máy nén.Tắt máy điện tử có thể thất bại. Van bi vật lý hoặc van cổng ở mặt bích xả giúp người vận hành có khả năng cách ly máy nén khỏi hệ thống trong trường hợp khẩn cấp, ngay cả khi hệ thống điều khiển không phản hồi.
2. Kính quan sát trên hệ thống bôi trơn.Đối với máy nén trục vít ngập dầu, kính quan sát đường hồi dầu là một thiết bị an toàn đơn giản, bị bỏ qua. Nếu bạn không thể nhìn thấy dầu chảy trong khi vận hành có tải thì đường xả dầu đã bị chặn. Nếu không có xác nhận trực quan này, máy nén sẽ dần mất dầu, dẫn đến ổ trục bị đói. Tôi khuyên bạn nên chỉ định kính quan sát trên mọi máy nén khí trục vít ngập dầu làm chi tiết đơn hàng tiêu chuẩn.
3.  Hồ sơ hiệu chuẩn cho mọi cảm biến áp suất và nhiệt độ.Tôi không thể nhấn mạnh điều này đủ. Cảm biến đo nhiệt độ thấp 5°C sẽ phá hủy toàn bộ cấu hình an toàn của bạn. Đảm bảo nhà cung cấp của bạn cung cấp chứng nhận hiệu chuẩn tại nhà máy có thể truy nguyên theo tiêu chuẩn quốc tế (ISO 17025). Hơn nữa, hãy lên lịch hiệu chuẩn lại hàng năm—đây là khoản đầu tư an toàn hiệu quả nhất về mặt chi phí mà bạn có thể thực hiện.

Đưa ra lựa chọn cuối cùng - Ma trận quyết định dựa trên nhiệm vụ của bạn

Nếu bạn đang trong giai đoạn lập kế hoạch cho một trạm máy nén mới, đây là khuôn khổ đơn giản hóa mà tôi chia sẻ với khách hàng trong quá trình đánh giá địa điểm:

Tại sao điều này lại quan trọng - Ngoài việc tuân thủ

Tôi đã làm việc trên các hệ thống máy nén trên khắp sáu châu lục. Những nhà khai thác thành công nhất không xem cấu hình an toàn như một đường chi phí. Họ coi đây là loại bảo hiểm trả cổ tức về thời gian hoạt động, khả năng dự đoán về bảo trì và niềm tin vào nhân sự.

Một máy nén khí trục vít được cấu hình chính xác với bộ bảo vệ nhiệt và bộ lọc thích hợp sẽ tồn tại lâu hơn một thiết bị có cấu hình kém từ ba đến năm năm, với số lần dừng ngoài ý muốn ít hơn 40%. Một máy nén piston được trang bị tốt sẽ cảnh báo bạn về bộ làm mát liên động bị hỏng vài tuần trước khi nó trở thành nguy cơ hỏa hoạn. Một thiết bị ly tâm được bảo vệ đột biến sẽ giữ cho đường ống của bạn nguyên vẹn trong suốt tuổi thọ thiết kế 20 năm

Chúng tôi ở đây để giúp bạn làm đúng

Mỗi phòng máy nén đều khác nhau. Nhiệt độ môi trường xung quanh, chất lượng nước làm mát, nguồn điện sẵn có và thậm chí cả thói quen vận hành đều ảnh hưởng đến cấu hình an toàn cuối cùng.

Nếu bạn hiện đang đánh giá mộtmáy nén khí trục vít, hệ thống piston áp suất cao hoặc thiết bị ly tâm cho một dự án cụ thể, tôi mời bạn chia sẻ các thông số nhiệm vụ của mình—loại khí, áp suất yêu cầu, tốc độ dòng chảy và điều kiện địa điểm.

Chúng tôi sẽ cung cấp đánh giá cấu hình an toàn miễn phí:

•  So sánh gói đề xuất của bạn với các tiêu chuẩn quốc tế (API, ASME, PED)
•  Xác định bất kỳ khoảng trống bảo vệ nào liên quan đến phạm vi áp suất của bạn
• Đề xuất nâng cấp các cảm biến, van hoặc logic điều khiển cụ thể với ROI ước tính

Sử dụng mẫu yêu cầu bên dưới hoặc gửi tin nhắn trực tiếp với chủ đề "Cấu hình an toàn".Cá nhân tôi xem xét từng yêu cầu và sẽ phản hồi trong vòng 24 giờ kèm theo ghi chú kỹ thuật tùy chỉnh.
